下板機
在自動化生產的SMT和AI生產車間，必不可少的下料設備，傳統的送板機經常會有推斷板現象，我們精心改良成單框進出大大縮短設備尺寸，為工廠盡可能節約空間，采用微力步進馬達推板，已經解決了斷板先現象，為客戶更好地節省人員更快地完成生產批次。
技術參數：
| 控制形式 | 三菱PLC程序控制+觸摸屏 |
| 推板結構 | 采用步進馬達微力推PCB板進料架，有效防止推壞產品 |
| 運作速度 | 4-5Sec（升降臺復位--料架進升降臺--第一塊板15 Sec） |
| PCB升降定位 | 交流剎車馬達＋光電傳感器 |
| 升降步距 | 10mm，20mm，30mm，40mm（可選） |
| 聯機信號 | SMEMA聯機信號，可與其它SMT設備做在線聯接 |
| 上料架外型尺寸 | L355×W320×H565 |
| PCB傳送方向 | 從左至右/從右至左（選配） |
| 升降臺極限限位保護 | 除接近傳感器定位升降臺外，還配有上升以及下降極限開關 |
| 軌道高度 | 900MM±50MM（可調） |
| 升降限位保護 | 接近感器定位升降，還配有上升以及下降極限開關 |
| 主供電源 | AC220V，50/60Hz 0.2KW |
| 主供氣源 | 5-6kg/C㎡ |
| 報警方式 | 聲光報警 |
| 機器重量 | 140kg |
| 機器外型尺寸 | L1400×W740×H1200mm |

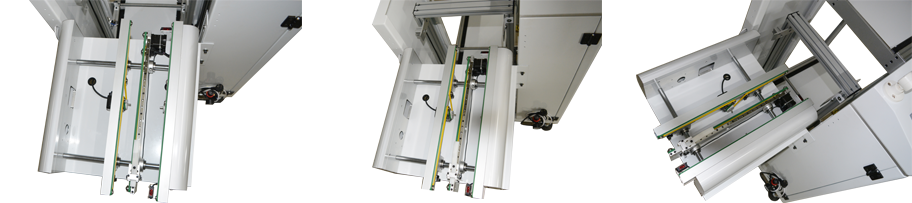

鏡頭特寫：
