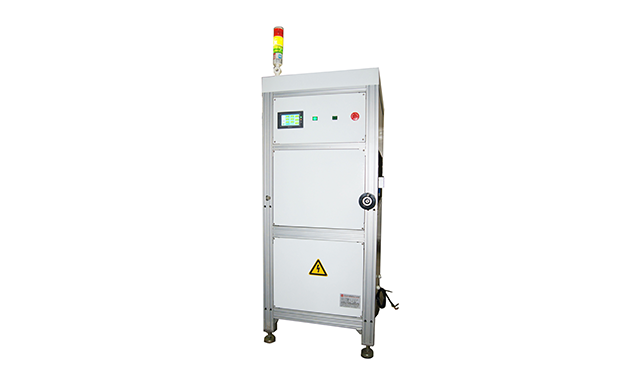

SMT吸板機
1.結實和穩定的設計
2.操作方便的輕觸式觸摸屏控制界面
3.上下氣動升降板上放置吸盤方便調整吸盤位置
4.步進馬達控制有效的設計能確保PCB順利放入軌道
5.步進馬達傳動軌道皮帶速度快捷
6.兼容的 SMEMA 接口。
適用范圍：
適用：SMT和AI自動生產線單面板上板用，無須用手接觸PCB板，更好的保護了PCB板。并可自動偵測PCB高度，本機具有升降精度高，故障（音，色）報警功能，是實現全線自動化及高產量的必備設備。
技術參數：
| 機器外型尺寸 | L650 X W830 X H1900mm;（高度可調） |
| 軌道高度 | 900MM±50MM（可調） |
| 機器重量 | 80kg |
| 耗氣量 | 100升/小時 |
| 壓縮空氣 | 5-6kg/cm |
| 電源 | AC220V，50/60Hz |
| 功率 | 100W |
| 運作速度 | 5s |
| PCB碼放高度 | 220mm |
| PCB尺寸 | 60X100mm—320X380mm |
| 控制形式 | 三菱PLC程序控制 |
| 固定邊 | 前固定 |
| PCB傳送方向 | 從左至右/從右至左（一鍵切換） |
| 聯機信號 | 標準SMEMA聯機信號，可與其它SMT設備做在線聯接 |
| 報警功能 | 當機器操作錯誤或發生卡板等一系列故障時，機器將暫停工作，并發出警告，保證安全生產 |
機器主要配置：
1：升降機構：TDA25X250中封式氣缸 57X92步進馬達
2：推板裝置：θ16絲桿調節軌道寬度
3：傳輸：PVC皮帶動
4：電器控制：三菱PLC 歐姆龍繼電器 顯控觸摸屏 歐姆龍光電開關 57X56步進電機
